Split Set® sürtünme kaya çivileri, madenler, tüneller, eğimli yer altı veya yerüstü uygulamaları için ya da güvenilir zemin desteğine ihtiyaç duyulan her yerde kullanılmak üzere Split Set Türkiye tarafından üretilmektedir.
Split Set çivileri, montaj için açılmış olan deliğe kolay bir şekilde yerleştirmek için bir ucu sivrilen oluklu çelik borudur. Diğer ucunda, yatak (destek) plakasını tutmak için kaynakla birleştirilmiş bir halka mevcuttur.
Montaj için açılan delikte, çivi tam temas uzunluğu boyunca kayaya karşı radyal basınç uygular ve yatak (destek) plakası taşıma desteği sağlar. Split Set çivileri, diğer ankraj uygulamalarından farklı olarak kayayı bir noktada değil temas uzunluğu boyunca tam olarak kavrar. Boru ve yatak plakası, kurulumun hemen ardından kayaya karşı basınç uygular.

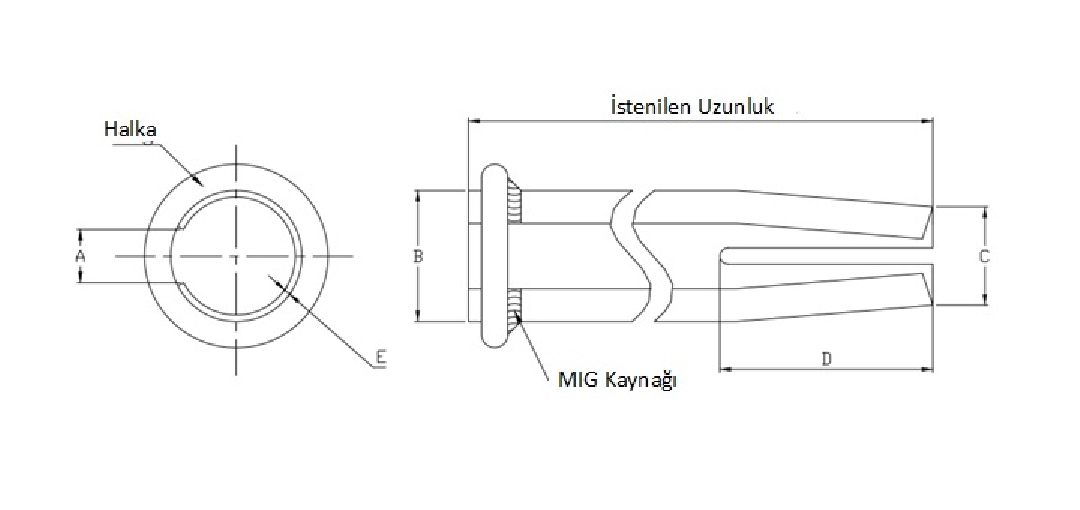

Ölçüler | SPL-39 |
Oluk Genişliği | 20mm |
Çivi Ölçüsü B | 39mm |
Konik Çapı C | 35mm |
Konik Uzunluğu D | 65mm |
Çelik Kalınlığı E | 2,5mm |
Teknik Özellikler | SPL-39 |

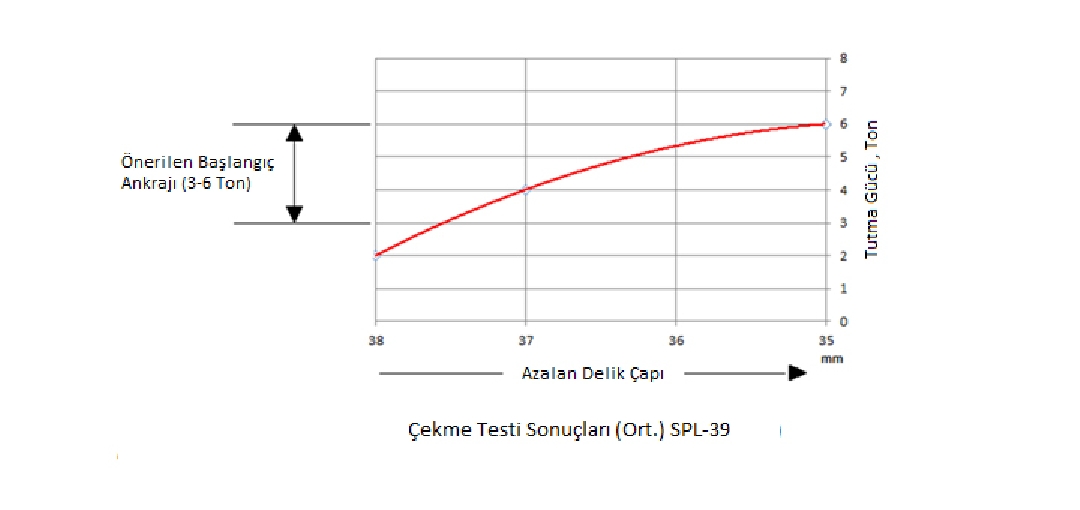

Önerilen Nominal Delik Ölçüsü | 35 ile 38 arası |
Akma Dayanımı (ort) | 520 MPa |
Çekme Dayanımı (ort) | 630 MPa |
Uzama % (ort) | %20 |
Split Set uygulaması el ile veya tamamen mekanize edilebilir.
SPL-39 Split Set sabitleyiciler kaya delici/kırıcı matkap kullanılarak el ile uygulanabilir.Split Set sabitleyici uygulaması 2 adımdan oluşan kolay ve hızlı bir süreçtir.
1- Deliği açınız.
2.Plaka kaya ile temas edene kadar çiviyi açılan delik içerisinde ileriye doğru
itiniz.
Split set sabitleyiciler Jumbo makinası ile tamamen mekanize olarak uygulanabilir. Çeşitli yeraltı madenciliğinde veya inşaat projelerinde, Split Set sabitleyiciler verimlilik göstermiştir ve zemin (kaya) desteği açısından işletim maliyetini önemli ölçüde azaltmıştır.
